Деформационные швы Dewmark SG 32/55/N

Не хотите подбирать
самостоятельно?

тогда просто Заполните заявку

Dewmark SG 32/55/N

Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель	DEWMARK
Тип профиля	накладной
Назначение	пешеходная нагрузка
Высота профиля, мм	0
Ширина шва, мм	55
Обозначение	DEWMARK SG 32/55/N
Нагрузка	пешеходные повышенные
Материал	Алюминий 6060
Видимая ширина профиля, мм	195
общая ширина профиля, мм	195
горизонтальные деформации, мм	14 (+7/-7)
вертикальные деформации, мм	4 (+2/-2)
стандартная длина	Профиль — 3 метра
цвет вставки	алюминий
Дополнительно	Страна производитель - Россия

Добавить в сравнение Перейти в сравнение

Добавить в заказ Перейти в заказ

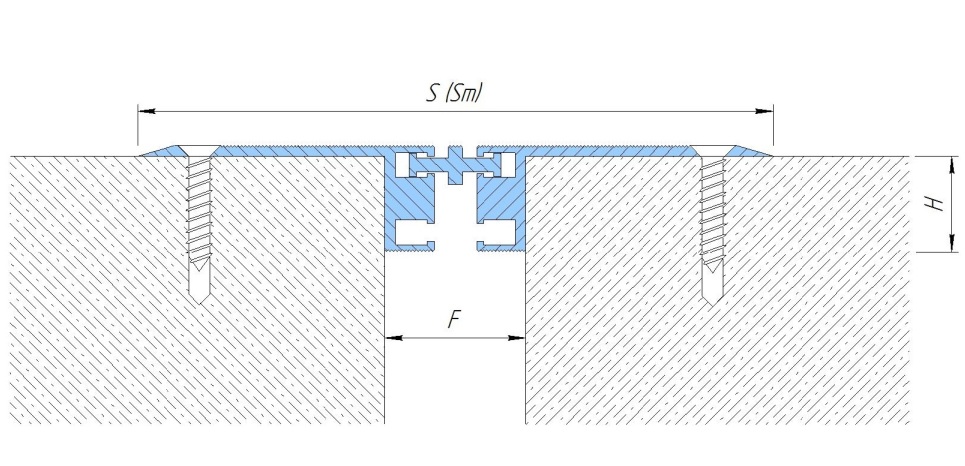

Монтажная схема

Схема монтажа Dewmark SG 32/55/N

Технические характеристики профилей для устройства деформационных швов

Профиль	Ширина шва, F (мм)	Монтажная высота, H (мм)	Видимая ширина профиля, S (мм)	Общая ширина профиля, Sm (мм)	Горизонтальные деформации, ΔF (мм)	Вертикальные деформации, ΔFh (мм)	Допустимые нагрузки, кН

SG 32/55/N	55	27	195	195	14 (+7/-7)	4 (+2/-2)	30*	50*	50*	—
Угловые версии (шов вдоль стены)
SG-E 32/55/N	55	27	195	195	14 (+7/-7)	4 (+2/-2)	пешеходные
* Требует согласования

Похожие деформационные швы

Вернуться к каталогу

Деформационные швы Dewmark SG 32/55/N

Профили данной серии предназначены для устройства деформационных швов с повышенной пешеходной нагрузкой на ширину шва 55мм
