Деформационные швы Dewmark SV 42/50/N

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    DEWMARK SV 42/50/N
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля накладной
Назначение пешеходная нагрузка;парковочные
Высота профиля, мм 0
Ширина шва, мм 50
Обозначение SV 42/50/N
Нагрузка пешеходная, повышенная
Материал Алюминий 6060
Видимая ширина профиля, мм 190
общая ширина профиля, мм 190
горизонтальные деформации, мм 10 (+5/-5)
вертикальные деформации, мм 10 (+5/-5)
стандартная длина 3 метра
цвет вставки Алюминий
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

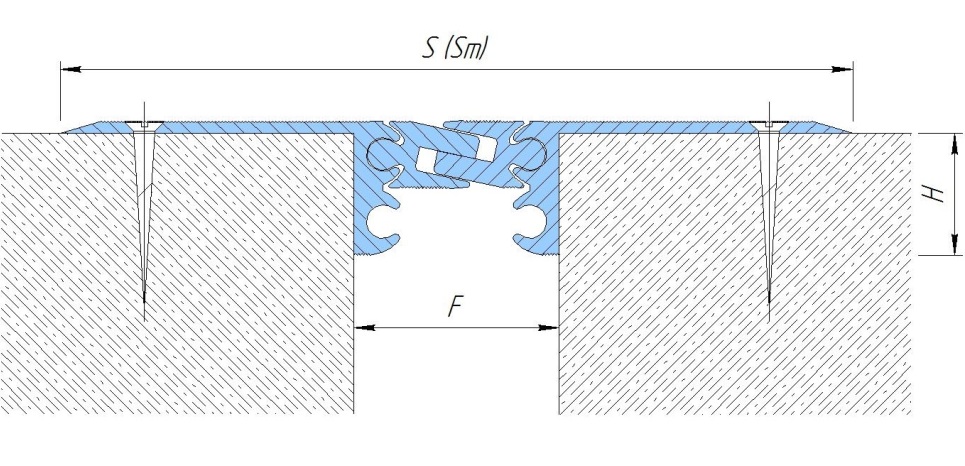

Монтажная схема

Схема монтажа DEWMARK SV 42/50/N

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва, F (мм)

Монтажная
высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 42/50/N

50

31

190

190

10 (+5/-5)

10 (+5/-5)

50*

100*

70*

—

Угловые версии (шов вдоль стены)

SV-E 42/50/N

50

31

120

120

10 (+5/-5)

10 (+5/-5)

пешеходные
* Требует согласования

Похожие деформационные швы

    Вернуться к каталогу

    ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 42/50/N

    Профили данной серии накладного типа предназначены для устройства деформационных швов в полах с пешеходной и повышенной нагрузкой на ширину шва 50мм. Обычно используются в ТРЦ, на паркингах, общественных и жилых зданиях.
