Профиль для обустройства деформационного шва Dewmark SV 22/70/N

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    DEWMARK SV 22/70/N
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля накладной
Назначение пешеходная нагрузка;парковочные
Высота профиля, мм 0
Ширина шва, мм 70
Обозначение DEWMARK SV 22/70/N
Нагрузка пешеходная, повышенная
Материал Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C)
Видимая ширина профиля, мм 205
общая ширина профиля, мм 205
горизонтальные деформации, мм 24 (+12/-12)
вертикальные деформации, мм 20 (+10/-10)
стандартная длина алюминиевый профиль — 3 метра
цвет вставки Черный, серый (7035), бежевый (1015)
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

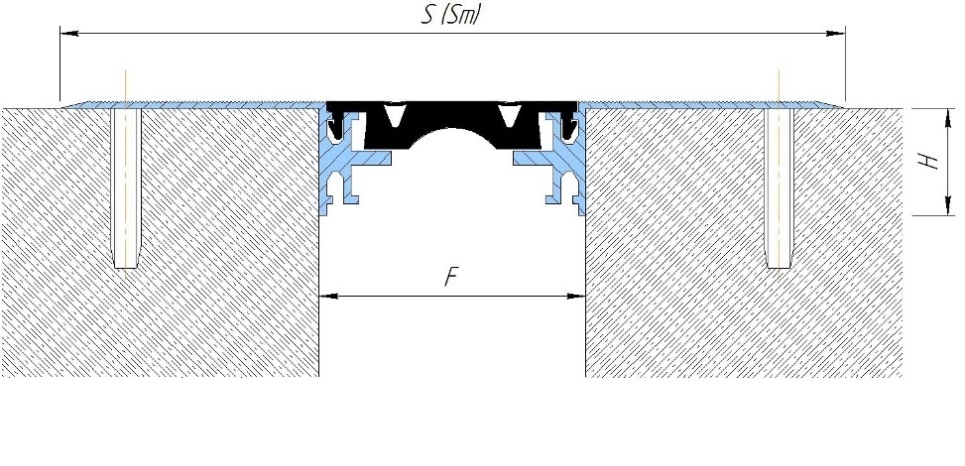

Монтажная схема

Схема монтажа DEWMARK SV 22/70/N

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная
высота,
H (мм)

Видимая ширина
профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 22/70/N

70

28

205

205

24 (+12/-12)

20 (+10/-10)

30*

70*

50*

—
Угловые версии (шов вдоль стены)

SV-E 22/70/N

70

28

138

138

24 (+12/-12)

20 (+10/-10)

пешеходные

* Не для постоянного использования (требует согласования)

Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Dewmark SV 22/70/N

    Профили данной серии предназначены для обустройства деформационных швов в полах с пешеходной и автомобильной нагрузкой  на ширину шва 70 мм. Обычно используются в ТРЦ, общественных и жилых зданиях.
