Профиль для обустройства деформационного шва Dewmark SV 22/55/N

Параметры

Производитель DEWMARK
Тип профиля накладной
Назначение пешеходная нагрузка;парковочные
Высота профиля, мм 0
Ширина шва, мм 55
Обозначение DEWMARK SV 22/55/N
Нагрузка пешеходная, повышенная
Материал Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C)
Видимая ширина профиля, мм 190
общая ширина профиля, мм 190
горизонтальные деформации, мм 20 (+10/-10)
вертикальные деформации, мм 10 (+5/-5)
стандартная длина алюминиевый профиль — 3 метра
цвет вставки Черный, серый (7035), бежевый (1015)
Дополнительно Страна производитель - Россия

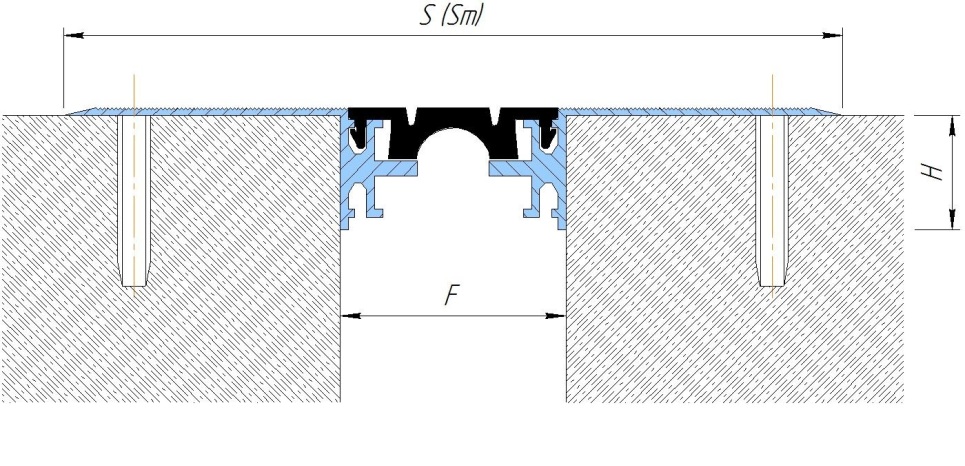

Монтажная схема

Схема монтажа DEWMARK SV 22/55/N

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная
высота,
H (мм)

Видимая ширина
профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 22/55/N

55

28

190

190

20 (+10/-10)

10 (+5/-5)

30*

70*

50*

Угловые версии (шов вдоль стены)

SV-E 22/55/N

55

28

122

122

20 (+10/-10)

10 (+5/-5)

пешеходные

* Не для постоянного использования (требует согласования)

Деформационные швы Dewmark SV 22/55/N

Профили данной серии предназначены для обустройства деформационных швов в полах с пешеходной и автомобильной нагрузкой  на ширину шва 55 мм. Обычно используются в ТРЦ, общественных и жилых зданиях.
