Деформационные швы Dewmark SV 44/80/N

тогда просто Заполните заявку

Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель	DEWMARK
Тип профиля	накладной
Назначение	пешеходная нагрузка
Высота профиля, мм	0
Ширина шва, мм	80
Обозначение	SV 44/80/N
Нагрузка	пешеходная, повышенная
Материал	Алюминий 6060
Видимая ширина профиля, мм	196
общая ширина профиля, мм	196
горизонтальные деформации, мм	20 (+10/-10)
вертикальные деформации, мм	20 (+10/-10)
стандартная длина	3 метра
цвет вставки	Алюминий
Дополнительно	Страна производитель - Россия

Добавить в сравнение Перейти в сравнение

Добавить в заказ Перейти в заказ

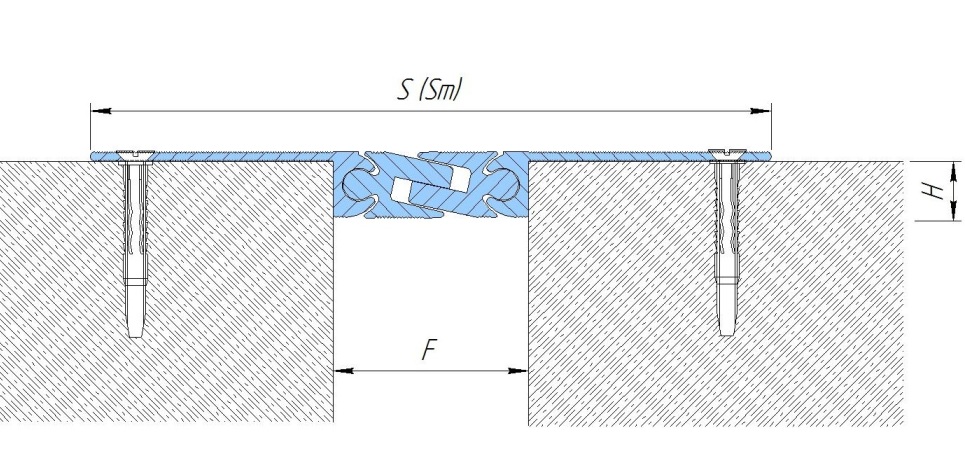

Монтажная схема

Технические характеристики профилей для устройства деформационных швов

Профиль	Ширина шва, F (мм)	Монтажная высота, H (мм)	Видимая ширина профиля, S (мм)	Общая ширина профиля, Sm (мм)	Горизонтальные деформации, ΔF (мм)	Вертикальные деформации, ΔFh (мм)	Допустимые нагрузки, кН

SV 44/80/N	80	31	196	196	20 (+10/-10)	20 (+10/-10)	30*	80*	70*	-
Угловые версии (шов вдоль стены)
SV-Е 44/80/N	80	31	138	138	20 (+10/-10)	20 (+10/-10)	Пешеходные
* Требует согласования

Похожие деформационные швы

Вернуться к каталогу

ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 44/80/N

Профили данной серии наклданого типа предназначены для устройства деформационных швов в полах с пешеходной и повышенной нагрузкой на ширину шва 80мм. Обычно используются в ТРЦ, на паркингах, общественных и жилых зданиях.
