Несъемная опалубка для промышленных полов Conecto Dowel 08NA40-5D-h-175

Параметры

Высота профиля, мм 175
Высота пола, мм 200
Размер пластины, мм 180*140*10
Расстояние между пластинами Dowel 600
Тип профиля классический
Вес одного профиля, кг 35,87
Длина профиля, м 3
Толщина верхней полосы, мм 8
Материал сталь
Обозначение Conecto Dowel 08NA40-5D-h-175
Производитель Conecto

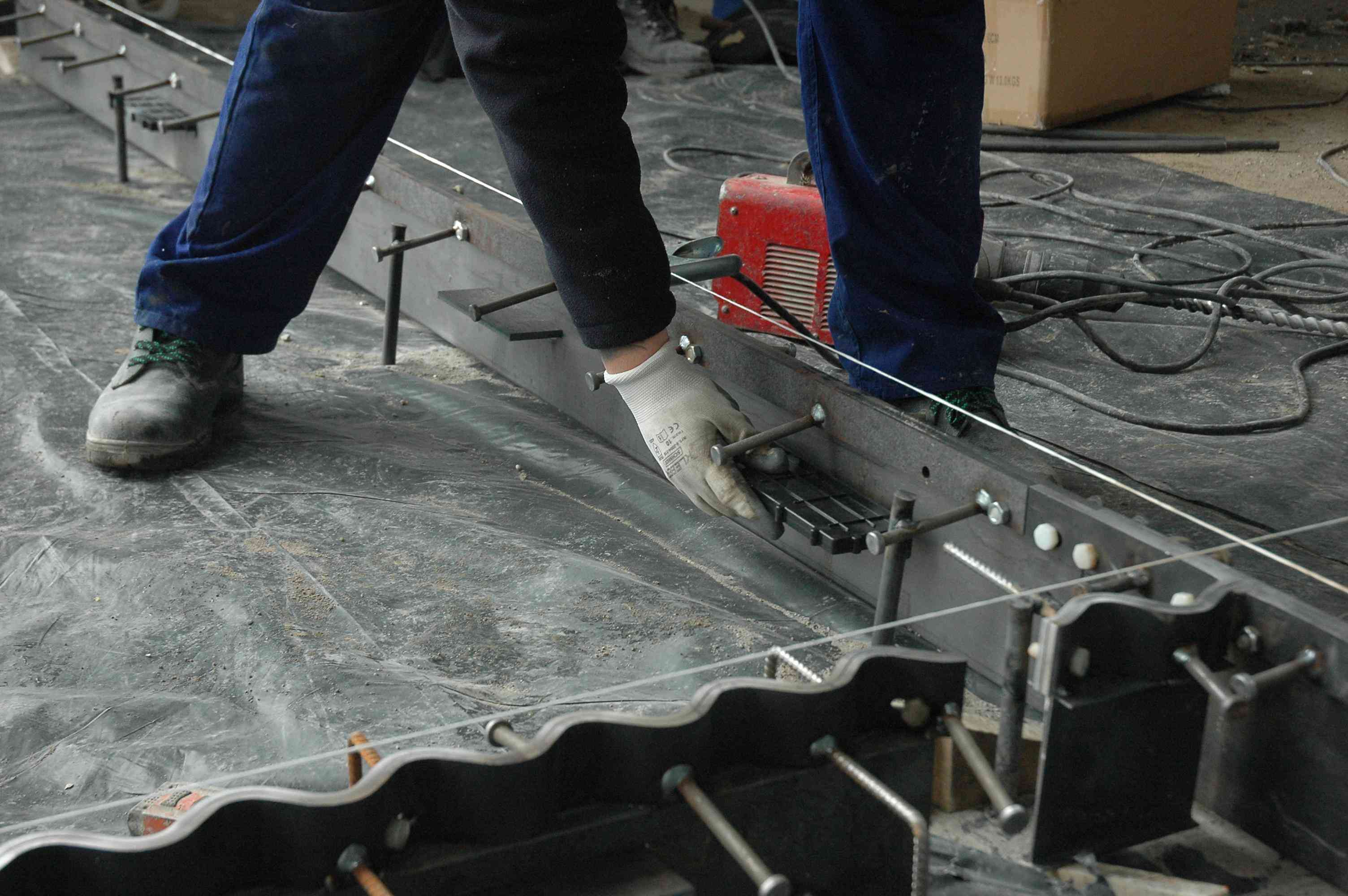

Монтажная схема

Схема монтажа Conecto Dowel 08NA40-5D-h-175

Технические характеристики профилей для деформационных швов

Высота пола, мм

Высота профиля, мм

Размер пластины Dowel, мм

Расстояние между пластинами Dowel, мм

Вес одного профиля, кг

Максимальное кол-во на поддоне, шт

Вес поддона, кг

100-110

90

180*120*8

180*140*10

600

31,80

80

2744

110-130

100

32,27

80

2781,6

135-155

125

33,47

80

2877,6

160-185

155

34,91

77

2888,1

185-205

175

35,87

66

2567,4

210-230

200

37,07

55

2238,8

235-255

225

38,27

55

2304,8

260-280

250

39,47

44

1936,7

285-305

275

40,67

44

1989,5

Несъемная опалубка Conecto Dowel 08NA40-5D-h-175

Профили высотой 175 мм для устройства деформационных швов в промышленных полах.

Профили Conecto Dowel компенсируют смещение соседних плит при размере закладной пластины:

- Dowel 180x120x8мм ± 15 мм в параллельном и ± 20 мм в продольном направлении;

- Dowel 180x140x10мм ± 20 мм в параллельном и ± 30 мм в продольном направлении.
