Профиль для устройства деформационного шва Gidrosib ДШВ-20/040

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    Gidrosib ДШВ-20/040
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель Gidrosib
Тип профиля закладной
Назначение пешеходная нагрузка
Высота профиля, мм 20
Ширина шва, мм 40
Обозначение ДШВ 20/040
Нагрузка 0,14 МПа
Материал алюминий, компенсатор ПВХ
Видимая ширина профиля, мм 50
общая ширина профиля, мм 140
горизонтальные деформации, мм 20 (+10/-10)
вертикальные деформации, мм 12 (+6/-6)
стандартная длина профиль 3 метра
цвет вставки серый, черный, белый
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

Монтажная схема

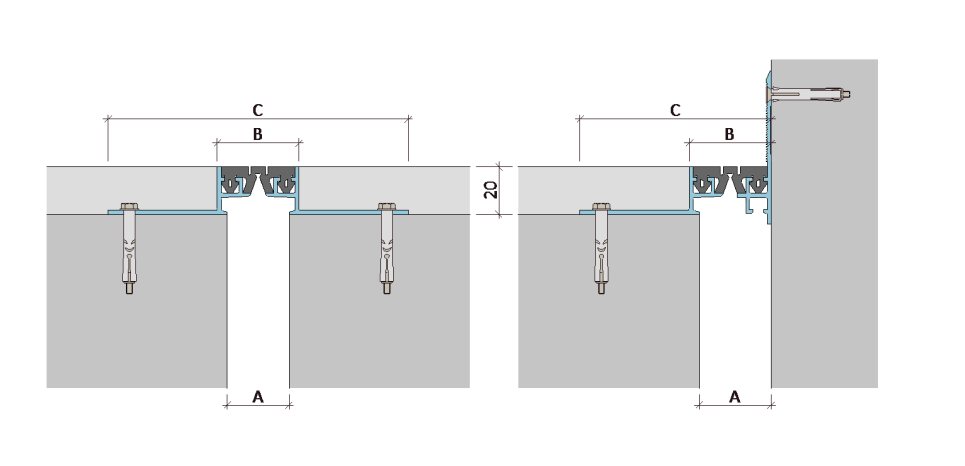

Схема монтажа Gidrosib ДШВ-20/040

Технические характеристики профилей для устройства деформационных швов

Устройство Компенсатор Перемещения, мм Размеры, мм Нагрузка, МПа
Сжатие Растяжение Сдвиг вертикально A B C
ДШВ–20/025
ДШВ–20–УГЛ/030		 В0–032 2 2 3 25
30		 35 125
80		 0,2
В1–032 5 5 3
В2–032 1 2 3
ДШВ–20/030
ДШВ–20–УГЛ/035		 В0–038 5 5 4 30
35		 40 130
85		 0,18
В1–038 6 6 4
В2–038 2 2 4
ДШВ–20/040
ДШВ–20–УГЛ/045		 В0–049 9 9 6 40
45		 50 140
95		 0,14
В1–049 10 10 6
В2–049 2 3 6
ДШВ–20/050
ДШВ–20–УГЛ/055		 В0–060 12 12 8 50
55		 60 150
105		 0,1
В1–060 15 15 8
В2–060 3 3 8
ДШВ–20/060
ДШВ–20–УГЛ/065		 В0–068 14 14 10 60
65		 65 160
115		 0,05
ТИП КОМПЕНСАТОРА
В0-025 Компенсатор дефшва ДШМ В0-025 В2-025 Компенсатор дефшва ДШМ В2-025
В1-025 Компенсатор дефшва ДШМ В1-025 В2-030 Компенсатор дефшва ДШМ В2-025
В1-030 Компенсатор дефшва ДШМ В1-030 В2-040 Компенсатор дефшва ДШМ В2-025
В1-040 Компенсатор дефшва ДШМ В1-040



Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Gidrosib ДШВ–20/040

    Профили серии ДШВ–20/040 предназначены для устройства деформационных швов шириной 40мм с пешеходной нагрузкой. Обычно используются под керамогранит. Высота профиля 20мм
