Gidrosib ДШВ–0/050

Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель	Gidrosib
Тип профиля	накладной
Назначение	пешеходная нагрузка
Высота профиля, мм	0
Ширина шва, мм	50
Обозначение	ДШВ 0/050
Нагрузка	0,14 МПа
Материал	алюминий, компенсатор ПВХ
Видимая ширина профиля, мм	125
общая ширина профиля, мм	125
горизонтальные деформации, мм	20 (+10/-10)
вертикальные деформации, мм	12 (+6/-6)
стандартная длина	профиль 3 метра
цвет вставки	серый, черный, белый
Дополнительно	Страна производитель - Россия

Добавить в сравнение Перейти в сравнение

Добавить в заказ Перейти в заказ

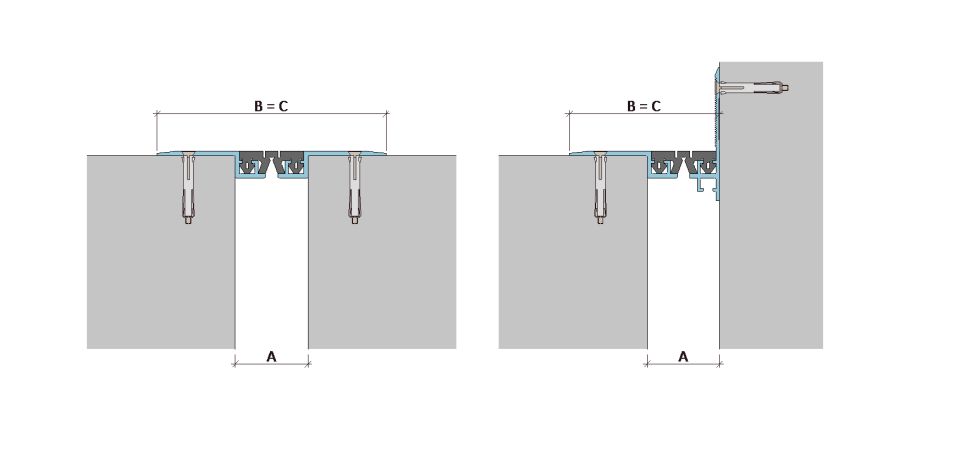

Монтажная схема

Схема монтажа Gidrosib ДШВ–0/050

Технические характеристики профилей для устройства деформационных швов

Устройство	Компенсатор	Перемещения, мм			Размеры, мм		Нагрузка, МПа
Устройство	Компенсатор	Сжатие	Растяжение	Сдвиг вертикально	A	B=С	Нагрузка, МПа
ДШВ–0/035 ДШВ–0–УГЛ/035	В0–032	2	2	3	35	110 72	0,2
	В1–032	5	5	3
	В2–032	1	2	3
ДШВ–0/040 ДШВ–0–УГЛ/040	В0–038	5	5	4	40	115 77	0,18
	В1–038	6	6	4
	В2–038	2	2	4
ДШВ–0/050 ДШВ–0–УГЛ/050	В0–049	9	9	6	50	125 87	0,14
	В1–049	10	10	6
	В2–049	2	3	6
ДШВ–0/060 ДШВ–0–УГЛ/060	В0–060	12	12	8	60	135 97	0,1
	В1–060	15	15	8
	В2–060	3	3	8
ДШВ–0/070 ДШВ–0–УГЛ/070	В0–068	14	14	10	70	145 107	0,06

ТИП КОМПЕНСАТОРА

В0-025		В2-025
В1-025		В2-030
В1-030		В2-040
В1-040

Похожие деформационные швы

Вернуться к каталогу

Деформационные швы Gidrosib ДШВ–0/050

Профили серии ДШВ–0/050 предназначены для устройства деформационных швов шириной 50-55мм с пешеходной нагрузкой
