Деформационные швы Gidrosib ДШВ–0/040

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    Gidrosib ДШВ–0/040
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель Gidrosib
Тип профиля накладной
Назначение пешеходная нагрузка
Высота профиля, мм 0
Ширина шва, мм 40
Обозначение ДШВ 0/040
Нагрузка 0,18 МПа
Материал алюминий, компенсатор ПВХ
Видимая ширина профиля, мм 115
общая ширина профиля, мм 115
горизонтальные деформации, мм 12 (+6/-6)
вертикальные деформации, мм 8 (+4/-4)
стандартная длина профиль 3 метра
цвет вставки серый, черный, белый
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

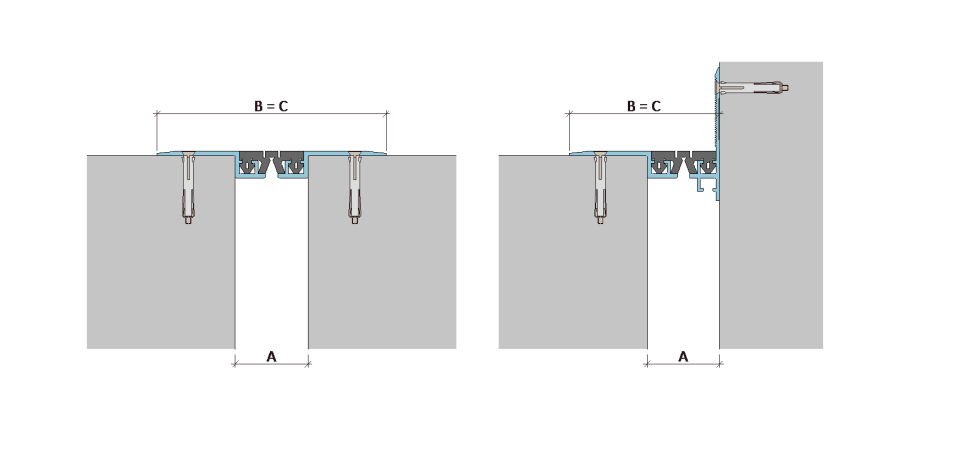

Монтажная схема

Схема монтажа Gidrosib ДШВ–0/040

Технические характеристики профилей для устройства деформационных швов

Устройство Компенсатор Перемещения, мм Размеры, мм Нагрузка, МПа
Сжатие Растяжение Сдвиг вертикально A B=С
ДШВ–0/035
ДШВ–0–УГЛ/035		 В0–032 2 2 3 35 110
72		 0,2
В1–032 5 5 3
В2–032 1 2 3
ДШВ–0/040
ДШВ–0–УГЛ/040		 В0–038 5 5 4 40 115
77		 0,18
В1–038 6 6 4
В2–038 2 2 4
ДШВ–0/050
ДШВ–0–УГЛ/050		 В0–049 9 9 6 50 125
87		 0,14
В1–049 10 10 6
В2–049 2 3 6
ДШВ–0/060
ДШВ–0–УГЛ/060		 В0–060 12 12 8 60 135
97		 0,1
В1–060 15 15 8
В2–060 3 3 8
ДШВ–0/070
ДШВ–0–УГЛ/070		 В0–068 14 14 10 70 145
107		 0,06
ТИП КОМПЕНСАТОРА
В0-025 Компенсатор дефшва ДШМ В0-025 В2-025 Компенсатор дефшва ДШМ В2-025
В1-025 Компенсатор дефшва ДШМ В1-025 В2-030 Компенсатор дефшва ДШМ В2-025
В1-030 Компенсатор дефшва ДШМ В1-030 В2-040 Компенсатор дефшва ДШМ В2-025
В1-040 Компенсатор дефшва ДШМ В1-040



Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Gidrosib ДШВ–0/040

    Профили серии ДШВ–0/040 предназначены для устройства деформационных швов шириной 40-45мм с пешеходной нагрузкой
