Деформационные швы Gidrosib ДШМ 15/030

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку
    Gidrosib ДШМ 15/030
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель Gidrosib
Тип профиля закладной
Назначение пешеходная нагрузка
Высота профиля, мм 15
Ширина шва, мм 30
Обозначение ДШМ 15/030
Нагрузка 0,2 МПа
Материал алюминий, компенсатор ПВХ
Видимая ширина профиля, мм 50
общая ширина профиля, мм 141
горизонтальные деформации, мм 18 (+9/-9)
вертикальные деформации, мм 8 (+4/-4)
стандартная длина профиль 3 метра
цвет вставки серый, черный, белый
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

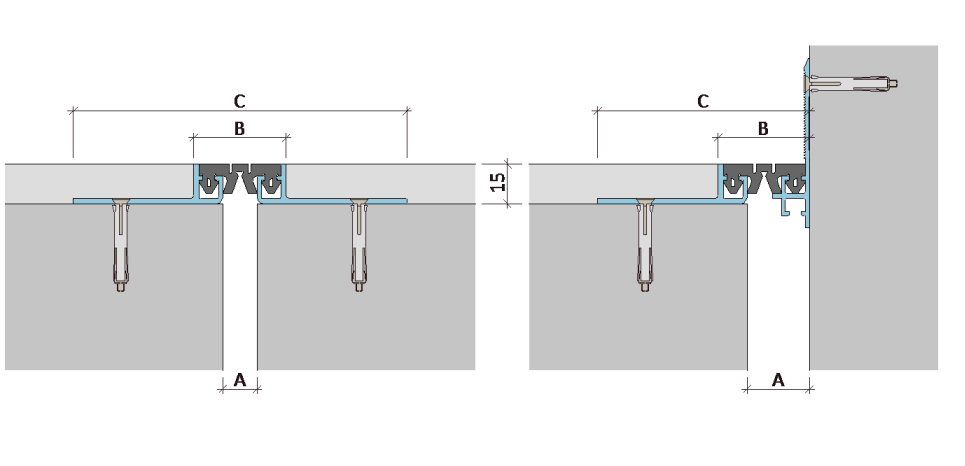

Монтажная схема

Схема монтажа Gidrosib ДШМ 15/030

Технические характеристики профилей для устройства деформационных швов

Устройство

Компенсатор

Перемещения, мм

Размеры, мм

Нагрузка, МПа

Сжатие

Растяжение

Сдвиг вертикально

A

B

B

ДШМ–15/015
ДШМ–15–УГЛ/025

В0–032

2

2

4

15
25

35

126
80

0,2

В1–032

5

5

4

В2–032

1

2

4

ДШМ–15/020
ДШМ–15–УГЛ/030

В0–038

5

5

6

20
30

40

131
85

0,2

В1–038

6

6

6

В2–038

2

2

6

ДШМ–15/030
ДШМ–15–УГЛ/040

В0–049

9

9

8

30
40

50

141
95

0,2


ТИП КОМПЕНСАТОРА

В0-025

Компенсатор дефшва ДШМ В0-025

В2-025

Компенсатор дефшва ДШМ В2-025

В1-025

Компенсатор дефшва ДШМ В1-025

В2-030

Компенсатор дефшва ДШМ В2-025

В1-030

Компенсатор дефшва ДШМ В1-030

В2-040

Компенсатор дефшва ДШМ В2-025

В1-040

Компенсатор дефшва ДШМ В1-040





Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Gidrosib ДШМ-15/030

    Профили серии ДШМ-15/15 предназначены для устройства деформационных швов шириной 30-35мм. Используютя под керамогранит
