    Гидроконтур ДШ-П-40/0
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель Гидроконтур (Гидрогарант)
Тип профиля накладной
Назначение пешеходная нагрузка
Высота профиля, мм 0
Ширина шва, мм 40
Обозначение ГидроКонтур ДШ-П 40/0
Нагрузка пешеходная
Материал алюминиевые направляющих и компенсатора из ПВХ
Видимая ширина профиля, мм 120
общая ширина профиля, мм 120
горизонтальные деформации, мм 22 (+10/-12)
вертикальные деформации, мм 6 (+3/-3)
стандартная длина 3 метра
цвет вставки серый, черный, бежевый
Дополнительно Страна-производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

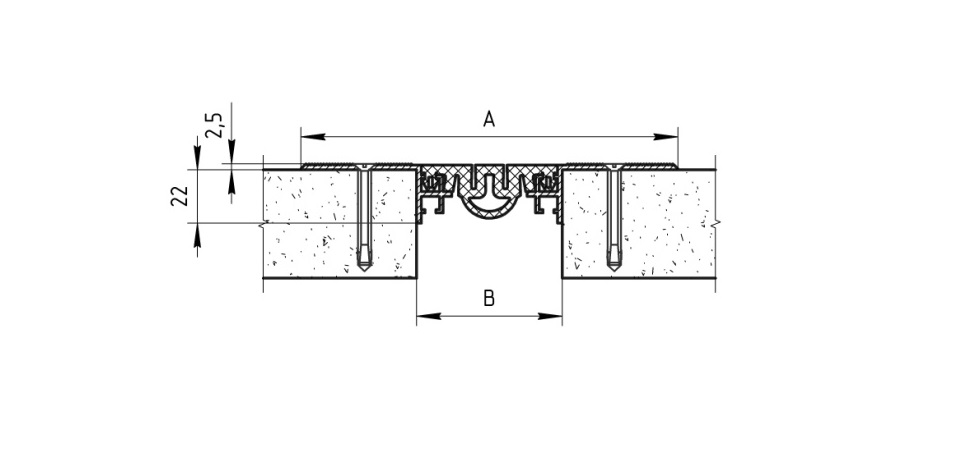

Монтажная схема

Схема монтажа Гидроконтур ДШ-П-40/0

Технические характеристики профилей для устройства деформационных швов

Тип шва Размеры, мм Перемещения, мм
В А сжатие растяжение Сдвиг вертикально
ДШ-П-30/0 30 115 5 5 3
ДШ-П-40/0 40 120 10 12 6
ДШ-П-50/0 50 130 12 15 8
ДШ-П-60/0 60 140 14 17 10
ДШ-П-70/0 70 150 16 19 12
ДШ-П-30/0 УГЛ 30 75 5 5 3
ДШ-П-40/0 УГЛ 40 80 10 12 6
ДШ-П-50/0 УГЛ 50 90 12 15 8
ДШ-П-60/0 УГЛ 60 100 14 17 10
ДШ-П-70/0 УГЛ 70 110 16 19 12

Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Гидроконтур ДШ-П 40/0

    Профили данной серии предназначены для устройства деформационных швов с пешеходной нагрузкой
