Производитель | Гидроконтур (Гидрогарант) |
Тип профиля | закладной |
Назначение | пешеходная нагрузка |
Высота профиля, мм | 25 |
Ширина шва, мм | 25 |
Обозначение | ГидроКонтур ДШ-П 25/25 |
Нагрузка | пешеходная |
Материал | алюминиевые направляющих и компенсатора из ПВХ |
Видимая ширина профиля, мм | 128 |
общая ширина профиля, мм | 128 |
горизонтальные деформации, мм | 6 (+3/-3) |
вертикальные деформации, мм | 2 (+1/-1) |
стандартная длина | 3 метра |
цвет вставки | серый, черный, бежевый |
Дополнительно | Страна-производитель - Россия |

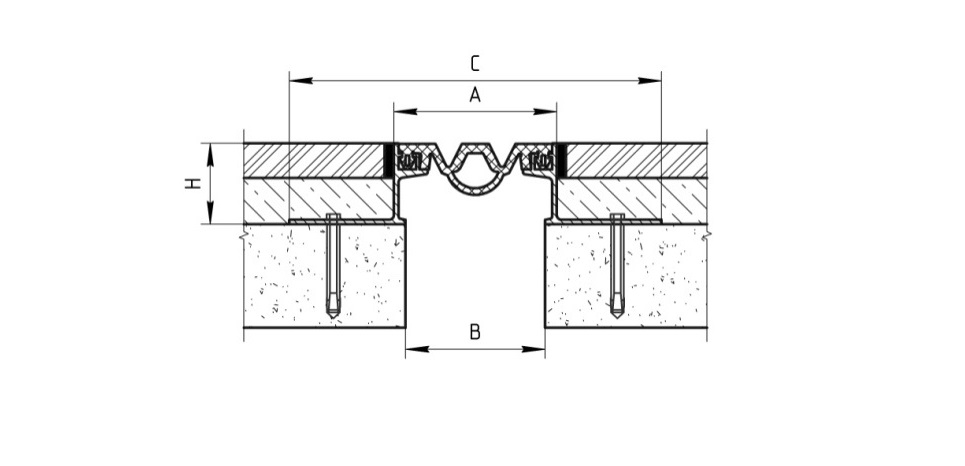

Тип шва |
Размеры, мм |
Перемещения, мм |
|||
В |
А |
сжатие |
растяжение |
Сдвиг вертикально |
|
ДШ-П-25/H |
25 |
128 |
3 |
3 |
2 |
ДШ-П-30/H |
30 |
130 |
6 |
8 |
3 |
ДШ-П-40/H |
40 |
140 |
10 |
12 |
6 |
ДШ-П-50/H |
50 |
150 |
12 |
15 |
7 |
ДШ-П-60/H |
60 |
160 |
14 |
17 |
8 |
ДШ-П-30/H УГЛ |
30 |
80 |
6 |
8 |
4 |
ДШ-П-35/H УГЛ |
35 |
85 |
11 |
13 |
7 |
ДШ-П-45/H УГЛ |
45 |
95 |
12 |
15 |
8 |
ДШ-П-55/H УГЛ |
55 |
105 |
14 |
17 |
10 |
ДШ-П-65/H УГЛ |
65 |
120 |
16 |
18 |
12 |
Где H-высота ножки профиля, равная 15,25,35 или 50мм.
Закладные профили данной серии предназначены для устройства деформационных швов с пешеходной нагрузкой
