Деформационные швы Гидроконтур ДШ-Р-90/50

Параметры

Производитель Гидроконтур (Гидрогарант)
Тип профиля закладной
Назначение парковочные
Высота профиля, мм 50
Ширина шва, мм 95
Обозначение ГидроКонтур ДШ-Р-90/50
Нагрузка 80кН
Материал алюминий, компенсатор EPDM
Видимая ширина профиля, мм 140
общая ширина профиля, мм 234
горизонтальные деформации, мм 80 (+40/-40)
вертикальные деформации, мм 30 (+15/-15)
стандартная длина 3 метра
цвет вставки черный
Дополнительно Страна-производитель - Россия

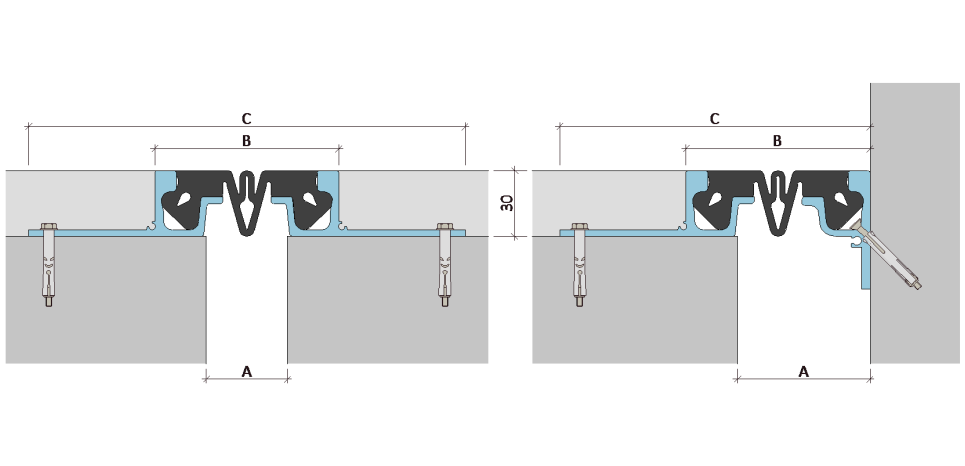

Монтажная схема

Схема монтажа Гидроконтур ДШ-Р-90/50

Технические характеристики профилей для устройства деформационных швов

Тип шва Размеры, мм Перемещения, мм
S A Сжатие Растяжение Сдвиг вертикально
ДШ-Р-20/30 15-40 176 10 10 10
ДШ-Р-50/30 45-65 206 25 25 25
ДШ-Р-90/30 70-95 234 40 40 30
ДШ-Р-20/50 15-40 176 10 10 10
ДШ-Р-50/50 45-65 206 25 25 25
ДШ-Р-90/50 70-95 234 40 40 30

Похожие деформационные швы

Вернуться к каталогу

Деформационные швы Гидроконтур ДШ-Р-90/50

Закладные профили данной серии предназначены для устройства деформационных швов в подземных и наземных паркингах ТРЦ и жилых домов
