Деформационные швы Dewmark SV 23/65/20

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку

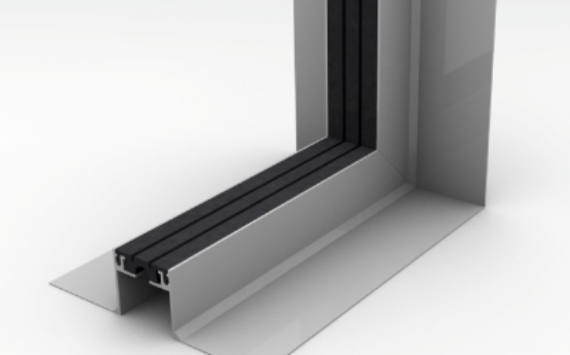

    Dewmark SV 23/65/20
  • Dewmark SV 23/65/20
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение на стены
Высота профиля, мм 20
Ширина шва, мм 65
Обозначение DEWMARK SV 23/65/20
Нагрузка пешеходная
Материал Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C)
Видимая ширина профиля, мм 70
общая ширина профиля, мм 174
горизонтальные деформации, мм 24 (+12/-12)
вертикальные деформации, мм 20 (+10/-10)
стандартная длина алюминиевый профиль — 3 метра
цвет вставки Черный, серый (7035), бежевый (1015)
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

Монтажная схема

Схема монтажа Dewmark SV 23/65/20

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная
высота,
H (мм)

Видимая ширина
профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 23/65/15

65

15

70

172

24 (+12/-12)

20 (+10/-10)

пешеходные*

SV 23/65/20

65

20

70

174

24 (+12/-12)

20 (+10/-10)

пешеходные*

SV 23/65/30

65

30

70

205

24 (+12/-12)

20 (+10/-10)

пешеходные*

SV 23/65/50

65

50

70

205

24 (+12/-12)

20 (+10/-10)

пешеходные*
SV 23/65/70

65

70

70

194

24 (+12/-12)

20 (+10/-10)

пешеходные*

SV 23/65/80

65

80

70

194

24 (+12/-12)

20 (+10/-10)

пешеходные*

Угловые версии (шов вдоль стены)
Все профили имеют угловые версии обозначающиеся индексом “E” (пример: SV-E 23/65/50)

Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Dewmark SV 23/65/20

    Профили данной серии предназначены для обустройства деформационных швов в стенах на ширину шва 65 мм и высоту профиля 20 мм. Обычно используются в ТРЦ, общественных и жилых зданиях.
