Деформационные швы Dewmark SV 23/50/50

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку

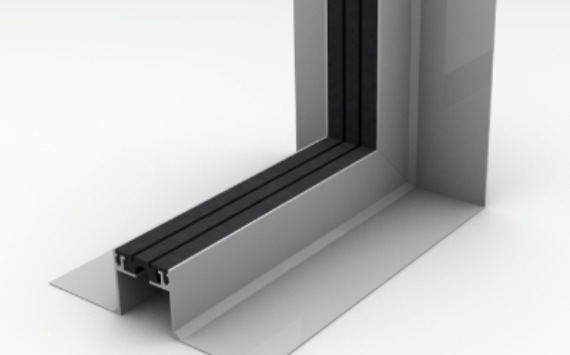

    Dewmark SV 23/50/50
  • Dewmark SV 23/50/50
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение на стены
Высота профиля, мм 50
Ширина шва, мм 50
Обозначение DEWMARK SV 23/50/50
Нагрузка пешеходная
Материал Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C)
Видимая ширина профиля, мм 55
общая ширина профиля, мм 190
горизонтальные деформации, мм 20 (+10/-10)
вертикальные деформации, мм 10 (+5/-5)
стандартная длина алюминиевый профиль — 3 метра
цвет вставки Черный, серый (7035), бежевый (1015)
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

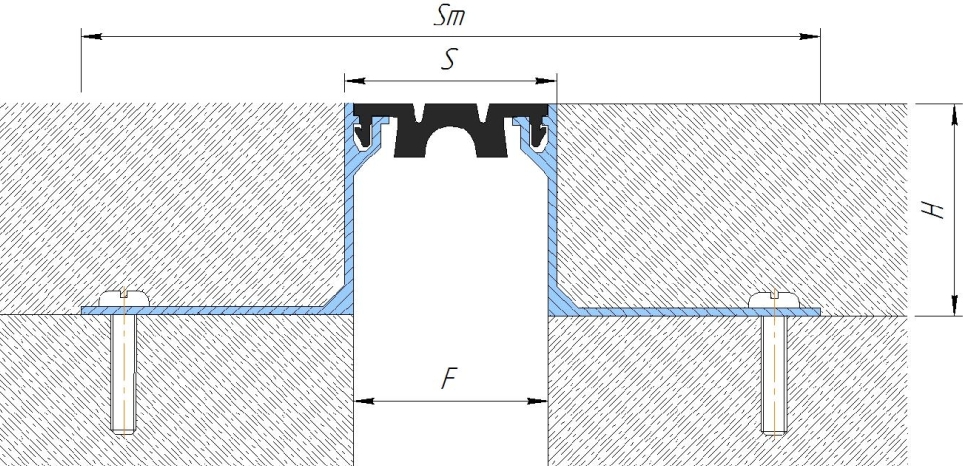

Монтажная схема

Схема монтажа Dewmark SV 23/50/50

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная
высота,
H (мм)

Видимая ширина
профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 23/50/15

50

15

55

156

20 (+10/-10)

10 (+5/-5)

пешеходные*

SV 23/50/20

50

20

55

158

20 (+10/-10)

10 (+5/-5)

пешеходные*

SV 23/50/30

50

30

55

190

20 (+10/-10)

10 (+5/-5)

пешеходные*

SV 23/50/50

50

50

55

190

20 (+10/-10)

10 (+5/-5)

пешеходные*
SV 23/50/70

50

70

55

178

20 (+10/-10)

10 (+5/-5)

пешеходные*

SV 23/50/80

50

80

55

178

20 (+10/-10)

10 (+5/-5)

пешеходные*

Угловые версии (шов вдоль стены)
Все профили имеют угловые версии обозначающиеся индексом “E” (пример: SV-E 23/50/50)

Похожие деформационные швы

    Вернуться к каталогу

    Деформационные швы Dewmark SV 23/50/50

    Профили данной серии предназначены для обустройства деформационных швов в стенах на ширину шва 50 мм и высоту профиля 50 мм. Обычно используются в ТРЦ, общественных и жилых зданиях.
