Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение на стены
Высота профиля, мм 70
Ширина шва, мм 45
Обозначение DEWMARK SV 23/45/70
Нагрузка пешеходная
Материал Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C)
Видимая ширина профиля, мм 50
общая ширина профиля, мм 174
горизонтальные деформации, мм 16 (+8/-8)
вертикальные деформации, мм 10 (+5/-5)
стандартная длина алюминиевый профиль — 3 метра
цвет вставки Черный, серый (7035), бежевый (1015)
Дополнительно Страна производитель - Россия

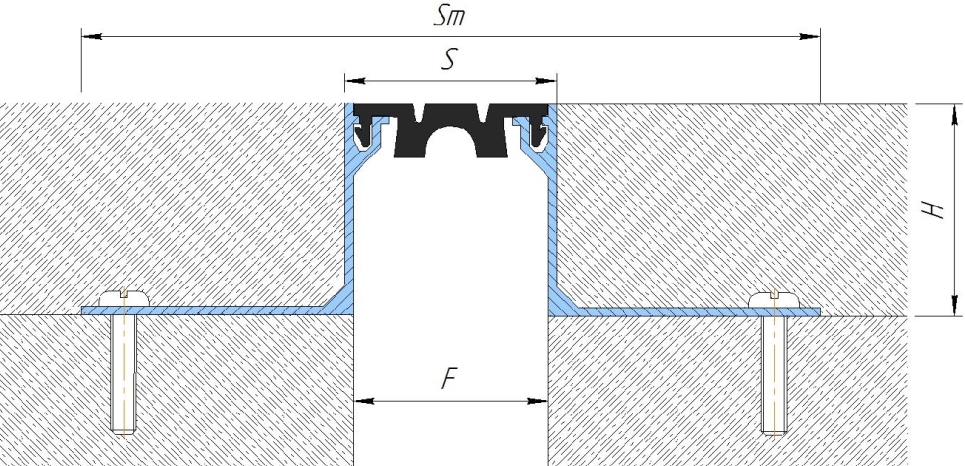

Монтажная схема

Схема монтажа Dewmark SV 23/45/70

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная
высота,
H (мм)

Видимая ширина
профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 23/45/15

45

15

50

152

16 (+8/-8)

10 (+5/-5)

пешеходные*

SV 23/45/20

45

20

50

154

16 (+8/-8)

10 (+5/-5)

пешеходные*

SV 23/45/30

45

30

50

186

16 (+8/-8)

10 (+5/-5)

пешеходные*

SV 23/45/50

45

50

50

186

16 (+8/-8)

10 (+5/-5)

пешеходные*

SV 23/45/70

45

70

50

174

16 (+8/-8)

10 (+5/-5)

пешеходные*

SV 23/45/80

45

80

50

174

16 (+8/-8)

10 (+5/-5)

пешеходные*

Угловые версии (шов вдоль стены)

Все профили имеют угловые версии обозначающиеся индексом “E” (пример: SV-E 23/45/50)

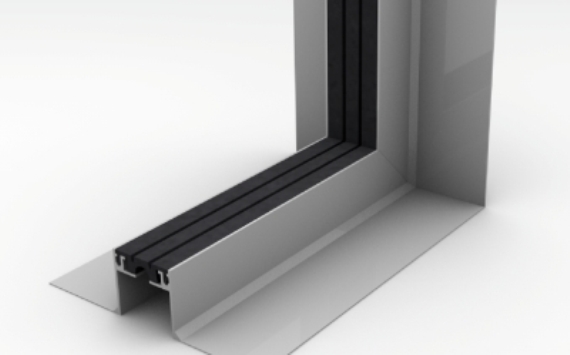

Деформационные швы Dewmark SV 23/45/70

Профили данной серии предназначены для обустройства деформационных швов в стенах на ширину шва 45 мм и высоту профиля 70 мм. Обычно используются в ТРЦ, общественных и жилых зданиях.
