Производитель | DEWMARK |
Тип профиля | закладной |
Назначение | на стены |
Высота профиля, мм | 20 |
Ширина шва, мм | 45 |
Обозначение | DEWMARK SV 23/45/20 |
Нагрузка | пешеходная |
Материал | Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C) |
Видимая ширина профиля, мм | 50 |
общая ширина профиля, мм | 154 |
горизонтальные деформации, мм | 16 (+8/-8) |
вертикальные деформации, мм | 10 (+5/-5) |
стандартная длина | алюминиевый профиль — 3 метра |
цвет вставки | Черный, серый (7035), бежевый (1015) |
Дополнительно | Страна производитель - Россия |

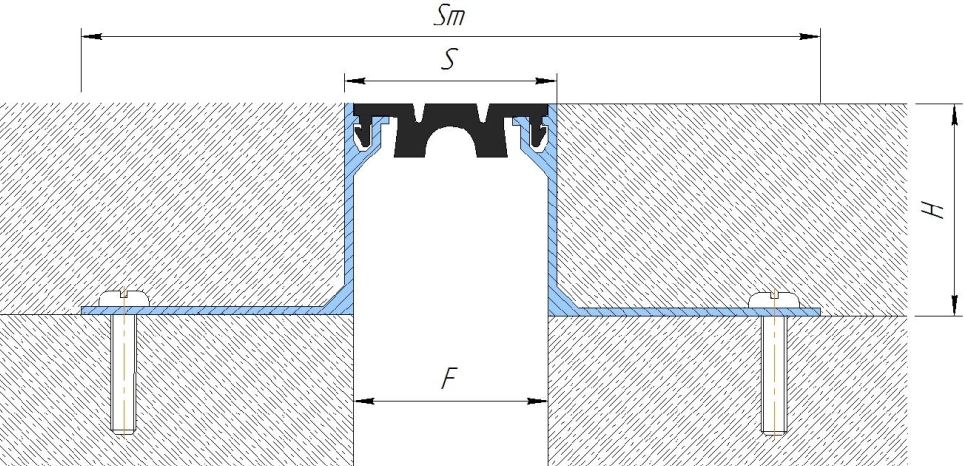

Профиль |
Ширина шва, |
Монтажная |
Видимая ширина |
Общая ширина |
Горизонтальные |
Вертикальные |
Допустимые нагрузки, кН |
|||
SV 23/45/15 |
45 |
15 |
50 |
152 |
16 (+8/-8) |
10 (+5/-5) |
пешеходные* |
|||
SV 23/45/20 |
45 |
20 |
50 |
154 |
16 (+8/-8) |
10 (+5/-5) |
пешеходные* |
|||
SV 23/45/30 |
45 |
30 |
50 |
186 |
16 (+8/-8) |
10 (+5/-5) |
пешеходные* |
|||
SV 23/45/50 |
45 |
50 |
50 |
186 |
16 (+8/-8) |
10 (+5/-5) |
пешеходные* |
|||
SV 23/45/70 |
45 |
70 |
50 |
174 |
16 (+8/-8) |
10 (+5/-5) |
пешеходные* |
|||
SV 23/45/80 |
45 |
80 |
50 |
174 |
16 (+8/-8) |
10 (+5/-5) |
пешеходные* |
|||

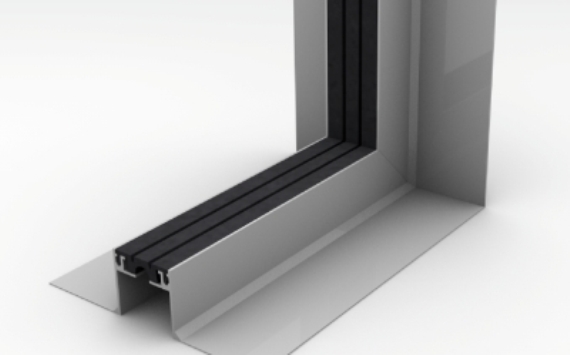

Угловые версии (шов вдоль стены) |
||||||||||
Все профили имеют угловые версии обозначающиеся индексом “E” (пример: SV-E 23/45/50) |
Профили данной серии предназначены для обустройства деформационных швов в стенах на ширину шва 45 мм и высоту профиля 20 мм. Обычно используются в ТРЦ, общественных и жилых зданиях.
