Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение складские
Высота профиля, мм 15
Ширина шва, мм 20
Обозначение Dewmark SG 87/190/20/15
Нагрузка до 600кН
Материал Алюминий 6060Т6, алюминий Д16Т, нержавеющая сталь AISI 430
Видимая ширина профиля, мм 190
общая ширина профиля, мм 190
горизонтальные деформации, мм 30 (+15/-15)
вертикальные деформации, мм -
стандартная длина 2,46 метра (2,96 метра при использовании черной стали)
цвет вставки RAL 7035
Дополнительно возможно изготовить из нержавеющей стали марок: AISI 304, AISI 430, AISI 316

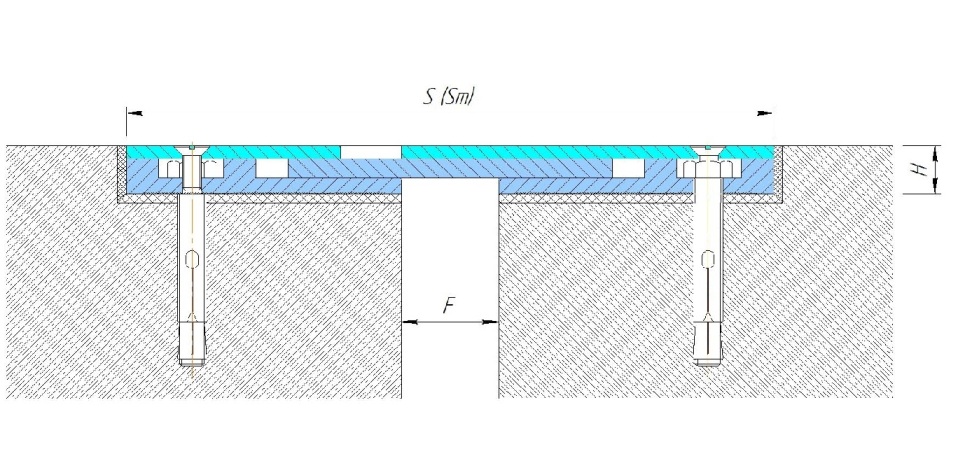

Монтажная схема

Схема монтажа Dewmark SG 87/190/20/15

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SG 87/190/20/15

20

15

190

190**

30 (± 15)*

—***

50

600

200

50

SG 87/200/30/15

30

15

200

200**

30 (± 15)*

—***

50

600

200

50

SG 87/220/50/15

50

15

220

220**

30 (± 15)*

—***

50

600

200

50

SG 87/250/80/18

80

18

250

250**

30 (± 15)*

—***

50

600

200

50

SG 87/270/100/20

100

20

270

270**

30 (± 15)*

—***

50

600

200

50

SG 87/290/120/22

120

22

290

290**

30 (± 15)*

—***

50

600

200

50

* Стандартная величина деформаций — может изменяться по запросу

** При изменении величины деформаций ширина может меняться (запрашивайте данные)

*** Вертикальные деформации не допустимы, в случае их возникновения возможен перекос зубчатого зацепления.



  • При комплектовании профиля нержавеющей сталью имеет индекс SS (Пример: SG 87/190/20/15 SS)

  • При комплектовании профиля черной сталью с порошковой окраской индекс BS (Пример: SG 87/190/20/15 BS7035, где 7035 - цвет по каталогу RAL)

Деформационные швы Dewmark SG 87/190/20/15

Профили данной серии предназначены для устройства деформационных швов с повышенной нагрузкой в складских и логистических комплексах
