Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение складские
Высота профиля, мм 16
Ширина шва, мм 50
Обозначение DEWMARK SG 81/50/220/16
Нагрузка до 600кН
Материал черная сталь Ст20
Видимая ширина профиля, мм 220
общая ширина профиля, мм 220
горизонтальные деформации, мм 30 (+15/-15)
вертикальные деформации, мм -
стандартная длина 2,96 метра (2,46 метра при использовании нержавеющей стали)
цвет вставки RAL 7035
Дополнительно возможно изготовить из нержавеющей стали марок: AISI 304, AISI 430, AISI 316

Монтажная схема

Схема монтажа Dewmark SG 81/50/220/16

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SG 81/30/200/16

30

16

200

200**

30 (± 15)*

—***

50

600

200

50

SG 81/50/220/16

50

16

220

220**

30 (± 15)*

—***

50

600

200

50

SG 81/80/250/19

80

19

250

250**

30 (± 15)*

—***

50

600

200

50

SG 81/100/270/19

100

19

270

270**

30 (± 15)*

—***

50

600

200

50

SG 81/120/290/22

120

22

290

290**

30 (± 15)*

—***

50

600

200

50

SG 81/150/320/24

150

24

320

320**

30 (± 15)*

—***

50

600

200

50

*Стандартная величина деформаций — может изменяться по запросу

** При изменении величины деформаций ширина может меняться (запрашивайте данные)

***Вертикальные деформации не допустимы, в случае их возникновения возможен перекос зубчатого зацепления.

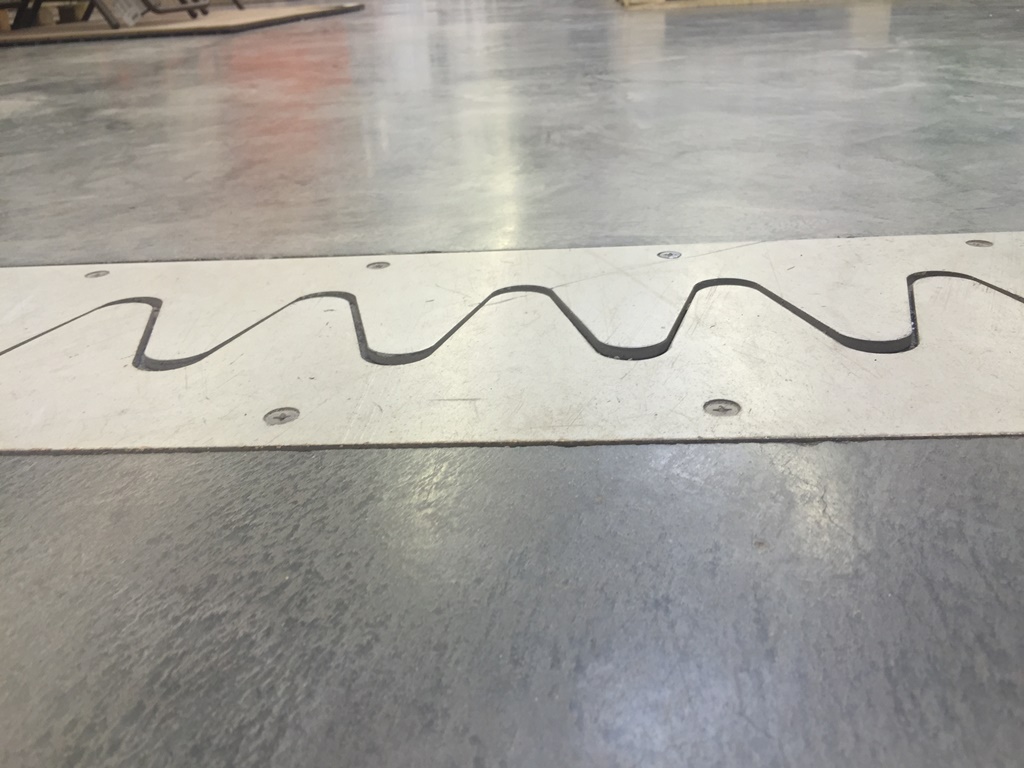

Деформационные швы Dewmark SG 81/50/220/16

Профили данной серии предназначены для устройства деформационных швов с повышенной нагрузкой в складских и логистических комплексах
