Профиль для деформационного шва Dewmark SG 31/50/50

Не хотите подбирать
самостоятельно?

тогда просто Заполните заявку

Dewmark SG 31/50/50

Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель	DEWMARK
Тип профиля	закладной
Назначение	пешеходная нагрузка
Высота профиля, мм	50
Ширина шва, мм	50
Обозначение	DEWMARK SG 31/50/50
Нагрузка	пешеходные повышенные
Материал	Алюминий 6060
Видимая ширина профиля, мм	55
общая ширина профиля, мм	195
горизонтальные деформации, мм	14 (+7/-7)
вертикальные деформации, мм	4 (+2/-2)
стандартная длина	Профиль — 3 метра
цвет вставки	алюминий
Дополнительно	Страна производитель - Россия

Добавить в сравнение Перейти в сравнение

Добавить в заказ Перейти в заказ

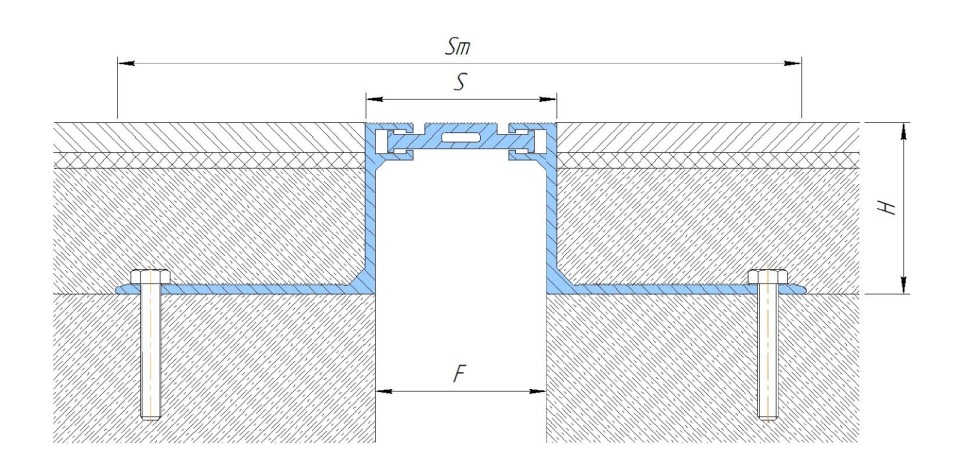

Монтажная схема

Схема монтажа Dewmark SG 31/50/50

Технические характеристики профилей для устройства деформационных швов

Профиль	Ширина шва, F (мм)	Монтажная высота, H (мм)	Видимая ширина профиля, S (мм)	Общая ширина профиля, Sm (мм)	Горизонтальные деформации, ΔF (мм)	Вертикальные деформации, ΔFh (мм)	Допустимые нагрузки, кН
Профиль	Ширина шва, F (мм)	Монтажная высота, H (мм)	Видимая ширина профиля, S (мм)	Общая ширина профиля, Sm (мм)	Горизонтальные деформации, ΔF (мм)	Вертикальные деформации, ΔFh (мм)
SG 31/50/15	50	15	55	175	14 (+7/-7)	4 (+2/-2)	50*	—	—	—
SG 31/50/30	50	30	55	195	14 (+7/-7)	4 (+2/-2)	50*	50*	50*	—
SG 31/50/50	50	50	55	195	14 (+7/-7)	4 (+2/-2)	50	100	70	2.5
SG 31/50/80	50	80	55	195	14 (+7/-7)	4 (+2/-2)	50	100	70	2.5
Угловые версии (шов вдоль стены)
Все профили имеют угловые версии обозначающиеся индексом “E” (пример: SG-E 31/50/50)
* Не для постоянного использования (требует согласования) - риск откалывания финишного покрытия.

Похожие деформационные швы

Вернуться к каталогу

Деформационные швы Dewmark SG 31/50/50

Профили данной серии предназначены для устройства деформационных швов с повышенной пешеходной нагрузкой на ширину шва 50мм
