Деформационные швы Dewmark CRG 34/30 AL

Не хотите подбирать
самостоятельно?

тогда просто Заполните заявку

Dewmark CRG 34/30 AL

Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель	DEWMARK
Тип профиля	закладной
Назначение	ограничительные
Высота профиля, мм	30
Ширина шва, мм	5
Обозначение	Dewmark CRG 34/30 AL
Нагрузка	пешеходная
Материал	Алюминий 6060Т66, TPE
Видимая ширина профиля, мм	9
общая ширина профиля, мм	85
горизонтальные деформации, мм	2 (+1/-1)
вертикальные деформации, мм	-
стандартная длина	2,5 метра
цвет вставки	RAL9005, RAL7035, RAL1005
Дополнительно	Для ограничительных и усадочных швов

Добавить в сравнение Перейти в сравнение

Добавить в заказ Перейти в заказ

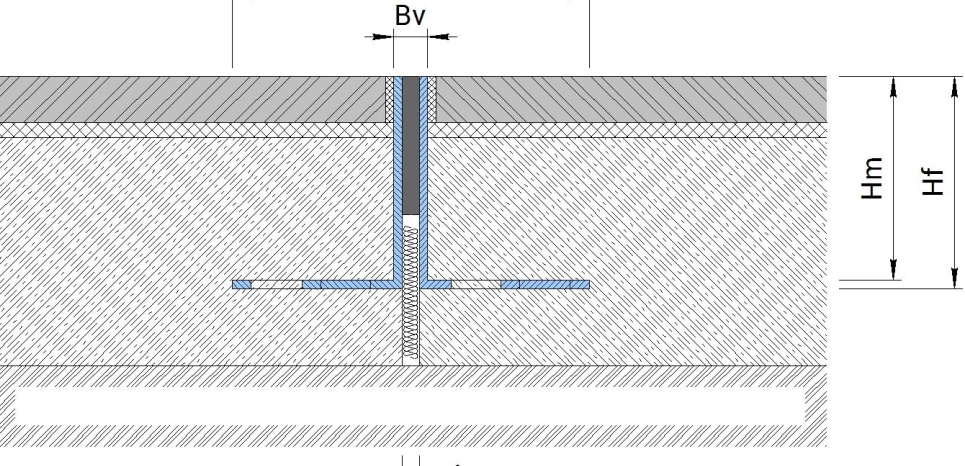

Монтажная схема

Схема монтажа Dewmark CRG 34/30 AL

Технические характеристики профилей для устройства деформационных швов

Профиль	Номинальная ширина шва, A (мм)	Высота профиля, Hp (мм)	Монтажная высота, Hm (мм)	Видимая ширина профиля, Bv (мм)	Общая ширина профиля, Bf (мм)	Горизонтальные деформации, ΔF (мм)	Вертикальные деформации, ΔFh (мм)	Допустимые нагрузки, кН
Профиль	Номинальная ширина шва, A (мм)	Высота профиля, Hp (мм)	Монтажная высота, Hm (мм)	Видимая ширина профиля, Bv (мм)	Общая ширина профиля, Bf (мм)	Горизонтальные деформации, ΔF (мм)	Вертикальные деформации, ΔFh (мм)
CRG 34/20 AL	5	20	18	9	85	2 (+1/-1)	—	любые*
CRG 34/25 AL	5	25	23	9	85	2 (+1/-1)	—	любые *
CRG 34/30 AL	5	30	28	9	85	2 (+1/-1)	—	любые *
CRG 34/40 AL	5	40	38	9	85	2 (+1/-1)	—	любые *
CRG 34/50 AL	5	50	48	9	105	2 (+1/-1)	—	любые *
CRG 34/60 AL	5	60	58	9	85	2 (+1/-1)	—	любые *
CRG 34/70 AL	5	70	68	9	85	2 (+1/-1)	—	любые *
CRG 34/120 AL	5	120	118	9	85	2 (+1/-1)	—	любые *
*- нагрузки допустимые для пола

Похожие деформационные швы

Вернуться к каталогу

Деформационные швы Dewmark CRG 34/30 AL

Профили данной серии предназначены для устройства ограничительных швов бетонирования в полах
