Параметры

Производитель DEWMARK
Тип профиля накладной
Назначение на стены
Высота профиля, мм 0
Ширина шва, мм 60
Обозначение DEWMARK AV 13/70/L
Нагрузка на стены
Материал Алюминий 6060, нержавеющая сталь AISI 304 (клипса)
Видимая ширина профиля, мм 70
общая ширина профиля, мм 70
горизонтальные деформации, мм 20 (+10/-10)
вертикальные деформации, мм 10 (+5/-5)
стандартная длина алюминиевый профиль — 3 метра
цвет вставки алюминий
Дополнительно в комплекте поставляется крепежная клипса 1 шт/пог.м.

Монтажная схема

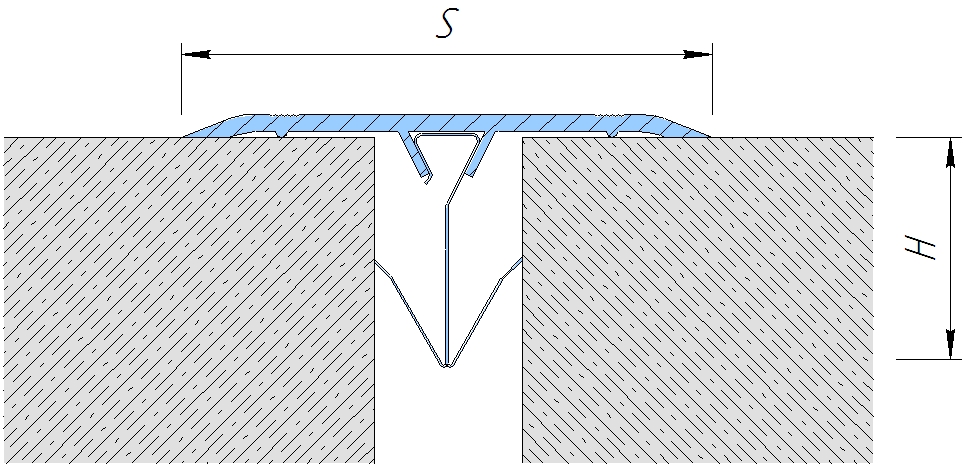

Схема монтажа Dewmark AV 13/70/L

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва,
F (мм)

Монтажная
высота,
H (мм)

Видимая ширина
профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные
деформации,
ΔF (мм)

Вертикальные
деформации,
ΔFh (мм)

Допустимые нагрузки, кН

AV 13/70/S W

20-40

40

70

70

20 (± 10)

10 (± 5)

AV 13/70/L W

40-60

60

70

70

20 (± 10)

10 (± 5)

AV 13/70/S F*

20-40

40

70

70

20 (± 10)

10 (± 5)

Пешеходные*

AV 13/70/L F*

30-60

60

70

70

20 (± 10)

10 (± 5)

Пешеходные*

AV 13/100/L F*

40-80

60

100

100

40 (± 20)

10 (± 5)

Пешеходные*

AV 13/150/L F*

40-80

60

150

150

40 (± 20)

10 (± 5)

Пешеходные*

Угловые версии (шов вдоль стены)

AV-E 13/70/S

20-40

40

60

60

20 (± 10)

10 (± 5)

*Использование в полах с пешеходными нагрузками (индекс F)

Деформационные швы Dewmark AV 13/70/L

Профили данной серии предназначены для обустройства деформационных швов шириной до 60 мм в стенах
