Профиль для устройства деформационного шва Dewmark SV 41/50/80

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение пешеходная нагрузка;парковочные
Высота профиля, мм 80
Ширина шва, мм 50
Обозначение SV 41/50/80
Нагрузка пешеходная, повышенная
Материал Алюминий 6060
Видимая ширина профиля, мм 65
общая ширина профиля, мм 205
горизонтальные деформации, мм 14 (+7/-7)
вертикальные деформации, мм 10 (+5/-5)
стандартная длина 3 метра
цвет вставки Алюминий
Дополнительно Страна производитель - Россия

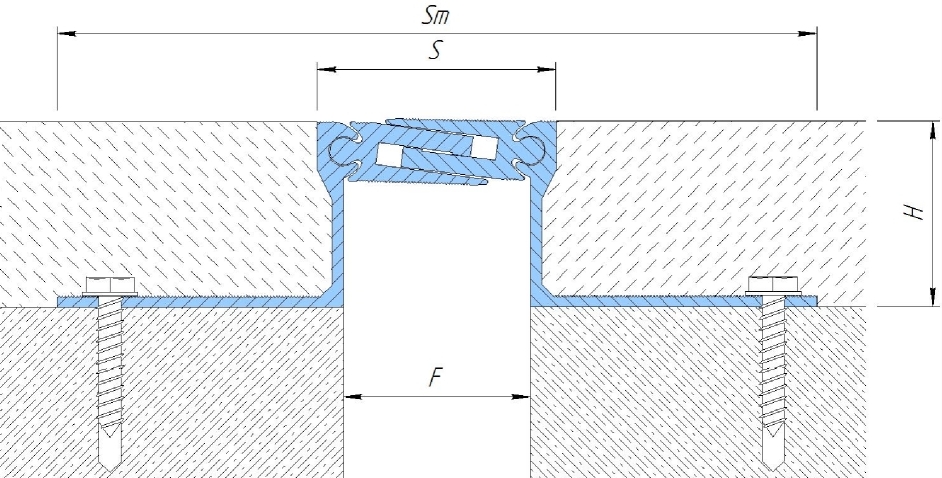

Монтажная схема

Схема монтажа DEWMARK SV 41/50/80

Технические характеристики профилей для устройства деформационных швов

Профиль

Ширина шва, F (мм)

Монтажная
высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 41/50/16

50

16

65

181

14 (+7/-7)

10 (+5/-5)

50*

100*

70*

SV 41/50/20

50

20

65

200

14 (+7/-7)

10 (+5/-5)

50*

100*

70*

SV 41/50/25

50

25

65

195

14 (+7/-7)

10 (+5/-5)

50*

100*

70*

SV 41/50/34

50

34

65

205

14 (+7/-7)

10 (+5/-5)

50*

100*

70*

5*

SV 41/50/50

50

50

65

205

14 (+7/-7)

10 (+5/-5)

50

100

70

5

SV 41/50/70

50

70

65

201

14 (+7/-7)

10 (+5/-5)

50

100

70

5

SV 41/50/80

50

80

65

205

14 (+7/-7)

10 (+5/-5)

50

100

70

5

SV 41/50/100**

50

100**

65

201

14 (+7/-7)

10 (+5/-5)

50

100

70

5

SV 41/50/120**

50

120**

65

201

14 (+7/-7)

10 (+5/-5)

50

100

70

5

SV 41/50/150**

50

150**

65

201

14 (+7/-7)

10 (+5/-5)

50

100

70

5

SVH 41/50/200**

50

200**

65

201

14 (+7/-7)

10 (+5/-5)

50

100

70

5

Угловые версии (шов вдоль стены)

Все профили имеют угловые версии обозначающиеся индексом "E" (пример: SV-E 41/50/50)
* Не для постоянного использования (требует согласования) - риск откалывания финишного покрытия.
 ** При высоте от 100 мм профили могут комплектоваться анкерами для дополнительного горизонтального анкерения (см. стр. «Варианты компоновки» каталога Dewmark Heavy)

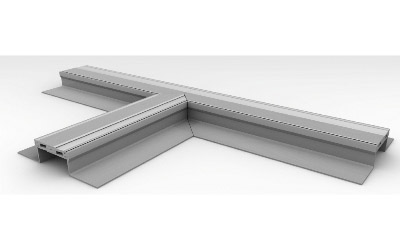

ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 41/50/80

Профили данной серии предназначены для устройства деформационных швов в полах с пешеходной и повышенной нагрузкой на ширину шва 50мм с высотой закладного профиля 80мм. Обычно используются в ТРЦ, на паркингах, общественных и жилых зданиях.
