Деформационные швы Dewmark SV 41/190/50

Не хотите подбирать
самостоятельно?
тогда просто Заполните заявку

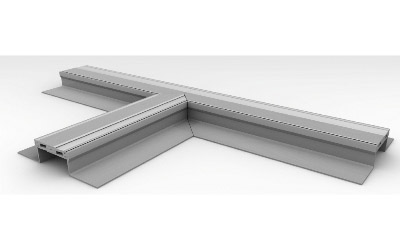

    DEWMARK SV 41/190/50
  • DEWMARK SV 41/190/50
Скачать
сертификат Скачать описание
в pdf

Параметры

Производитель DEWMARK
Тип профиля закладной
Назначение пешеходная нагрузка
Высота профиля, мм 50
Ширина шва, мм 190
Обозначение SV 41/190/50
Нагрузка пешеходная, повышенная
Материал Алюминий 6060Т6, алюминий Д16Т
Видимая ширина профиля, мм 205
общая ширина профиля, мм 345
горизонтальные деформации, мм 40 (+20/-20)
вертикальные деформации, мм 40 (+20/-20)
стандартная длина 3 метра
цвет вставки Алюминий
Дополнительно Страна производитель - Россия
Добавить в сравнение Перейти в сравнение
Добавить в заказ Перейти в заказ

Монтажная схема

Схема монтажа DEWMARK SV 41/190/50

Технические характеристики профилей для устройства деформационных швов



Профиль

Ширина шва, F (мм)

Монтажная
высота,
H (мм)

Видимая ширина профиля,
S (мм)

Общая ширина
профиля,
Sm (мм)

Горизонтальные деформации,
ΔF (мм)

Вертикальные деформации,
ΔFh (мм)

Допустимые нагрузки, кН

SV 41/190*/16

190*

16

205*

321*

40 (+20/-20)

16 (+8/-8)

пешеходные

SV 41/190*/20

190*

20

205*

340*

40 (+20/-20)

16 (+8/-8)

пешеходные

SV 41/190*/25

190*

25

205*

335*

40 (+20/-20)

40 (+20/-20)

пешеходные
SV 41/190*/34

190*

34

205*

345*

40 (+20/-20)

40 (+20/-20)

пешеходные
SV 41/190*/50

190*

50

205*

345*

40 (+20/-20)

40 (+20/-20)

пешеходные
SV 41/190*/70

190*

70

205*

341*

40 (+20/-20)

40 (+20/-20)

пешеходные
SV 41/190*/80

190*

80

205*

345*

40 (+20/-20)

40 (+20/-20)

пешеходные

SV 41/190*/100**

190*

100

205*

341*

40 (+20/-20)

40 (+20/-20)

пешеходные

SV 41/190*/120**

190*

120

205*

341*

40 (+20/-20)

40 (+20/-20)

пешеходные

SV 41/190*/150**

190*

120

205*

341*

40 (+20/-20)

40 (+20/-20)

пешеходные

SV 41/190*/200**

190*

120

205*

341*

40 (+20/-20)

40 (+20/-20)

пешеходные

Угловые версии (шов вдоль стены)
Все профили имеют угловые версии обозначающиеся индексом "E" (пример: SV-E 41/190/50)
* Размер номинальный. Данный профиль можно сделать под конкретную ширину деформационного шва от 180 до 220 мм.
 ** При высоте от 100 мм профили могут комплектоваться анкерами для дополнительного горизонтального анкерения (см. стр. «Варианты компоновки» каталога Dewmark Heavy)

Похожие деформационные швы

    Вернуться к каталогу

    ДЕФОРМАЦИОННЫЕ ШВЫ DEWMARK SV 41/190/50

    Профили данной серии предназначены для устройства деформационных швов в полах с пешеходной и повышенной нагрузкой на ширину шва 190мм с высотой закладного профиля 50мм. Обычно используются в ТРЦ, на паркингах, общественных и жилых зданиях.
